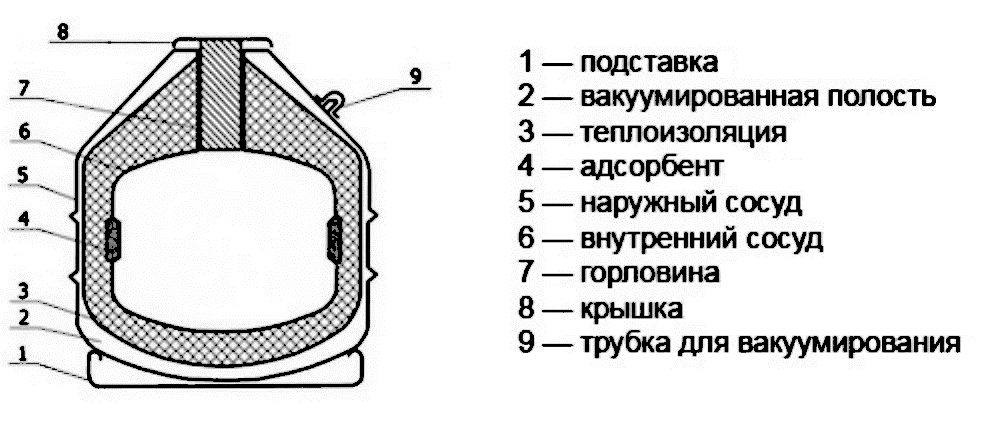

Сосуд Дьюара: что нужно знать

Если термостаты и криостаты функционируют за счет активных систем охлаждения или нагрева, то сосуд Дьюара действует как пассивная емкость, полагаясь на свойства вакуумной и отражающей изоляции.

Как работает

Функционирование сосуда Дьюара базируется на подавлении теплового обмена между содержимым емкости и внешней средой. Благодаря этому криогенные вещества остаются в жидкой фазе на протяжении долгого времени, даже находясь в помещении с комнатной температурой.

Минимизация трёх типов теплопередачи

Основными путями проникновения тепла считаются теплопроводность, конвекция и излучение. В сосуде Дьюара:

• вакуумная полость ликвидирует конвекцию и теплопроводность;
• зеркальные или полированные поверхности ограничивают лучистый теплообмен.

Комплексное подавление всех трех аспектов обеспечивает исключительную термостабильность внутреннего объема. Именно поэтому такие сосуды эффективно сохраняют температуру веществ.

Автоматическое стравливание газа через клапаны

Вследствие естественного испарения криогенных жидкостей внутри накапливается газообразная фаза, что ведет к росту давления. Во избежание разрушения корпуса сосуд оборудуется специальными клапанами, которые в автоматическом режиме стравливают излишки газа, удерживая давление в безопасных пределах.

Существуют разные виды таких конструктивных элементов. Одни клапаны предназначены для медленного штатного стравливания паров при хранении, а другие — аварийные — активируются только при критическом росте давления, обеспечивая многократный запас прочности.

Испарение как неизбежный процесс

Даже при самой совершенной изоляции испарение криогенных жидкостей невозможно полностью предотвратить. Величина потерь может колебаться от 1,5 % в сутки (для крупногабаритных емкостей) до 5 % (для малолитражных модификаций).

Это объективный физический процесс, который учитывается при проектировании и эксплуатации. Поэтому для коммерческих систем часто предусматривают газоотводные линии для сбора и безопасного удаления испаряющегося продукта.

Области применения

Сосуды Дьюара востребованы для хранения и перевозки сжиженных газов, среди которых азот, гелий, кислород, водород, аргон.

Способность удерживать стабильную температуру гарантирует сохранность физико-химических характеристик этих веществ. Это критически важно для различных отраслей: сосуды Дьюара можно встретить не только в научных лабораториях и медицинских центрах, но и в металлургии, пищевой промышленности, а также в индустрии развлечений.

Емкости классифицируются в зависимости от целевого назначения, конструктивного исполнения и типа хранимого агента. Эти характеристики влияют на выбор объема, прочностные параметры, комплектацию и возможные сферы использования оборудования.
